В условиях сурового российского климата и растущих требований к промышленной автоматизации, устройство пластинчатого конвейера перестало быть просто вопросом механики — это стратегический актив любого производственного предприятия. Когда температура за окном опускается ниже минус 40 градусов, а нагрузка на транспортную систему достигает пиковых значений в горнодобывающих регионах Урала или Сибири, надежность каждого узла становится критической. В этом материале мы проведем детальный инженерный разбор конструкции пластинчатых конвейеров актуальных моделей 2026 года, опираясь на свежие данные российских НИИ, статистику отказов за зимний сезон и реальные кейсы эксплуатации в нефтегазовом секторе. Вы узнаете, почему классические ленточные аналоги проигрывают в тяжелых условиях, как новые композитные материалы изменили срок службы цепей и на что обращать внимание при закупке оборудования для работы в Арктической зоне.
«Пластинчатый конвейер — это не просто транспортер, это бронепоезд в мире грузопотока. Его устройство диктуется необходимостью перевозить то, что разрушило бы любую другую систему: раскаленный клинкер, острые рудные глыбы или вязкие битумные массы», — отмечает ведущий конструктор одного из ведущих машиностроительных бюро Екатеринбурга в интервью отраслевому журналу «Горная Промышленность» (март 2026).
Архитектура надежности: из чего состоит современный пластинчатый конвейер
Фундаментальное отличие, которое определяет всё устройство пластинчатого конвейера, заключается в способе формирования несущей поверхности. Вместо гибкой резиновой ленты здесь используется жесткое полотно, собранное из отдельных металлических пластин, соединенных в замкнутую цепь. Эта конструкция, кажущаяся архаичной на первый взгляд, в 2026 году переживает ренессанс благодаря внедрению новых сплавов и методов термообработки.
Основным несущим элементом является тяговый орган. В современных моделях, поставляемых на российский рынок, доминируют две схемы: однорядные и двухрядные пластинчатые цепи. Ключевым параметром здесь выступает шаг цепи и разрушающая нагрузка. Если еще пять лет назад стандартом считалась нагрузка в 250 кН, то требования 2026 года, продиктованные увеличением объемов добычи труднодоступных руд, сместили планку до 400-500 кН для тяжелых исполнений.

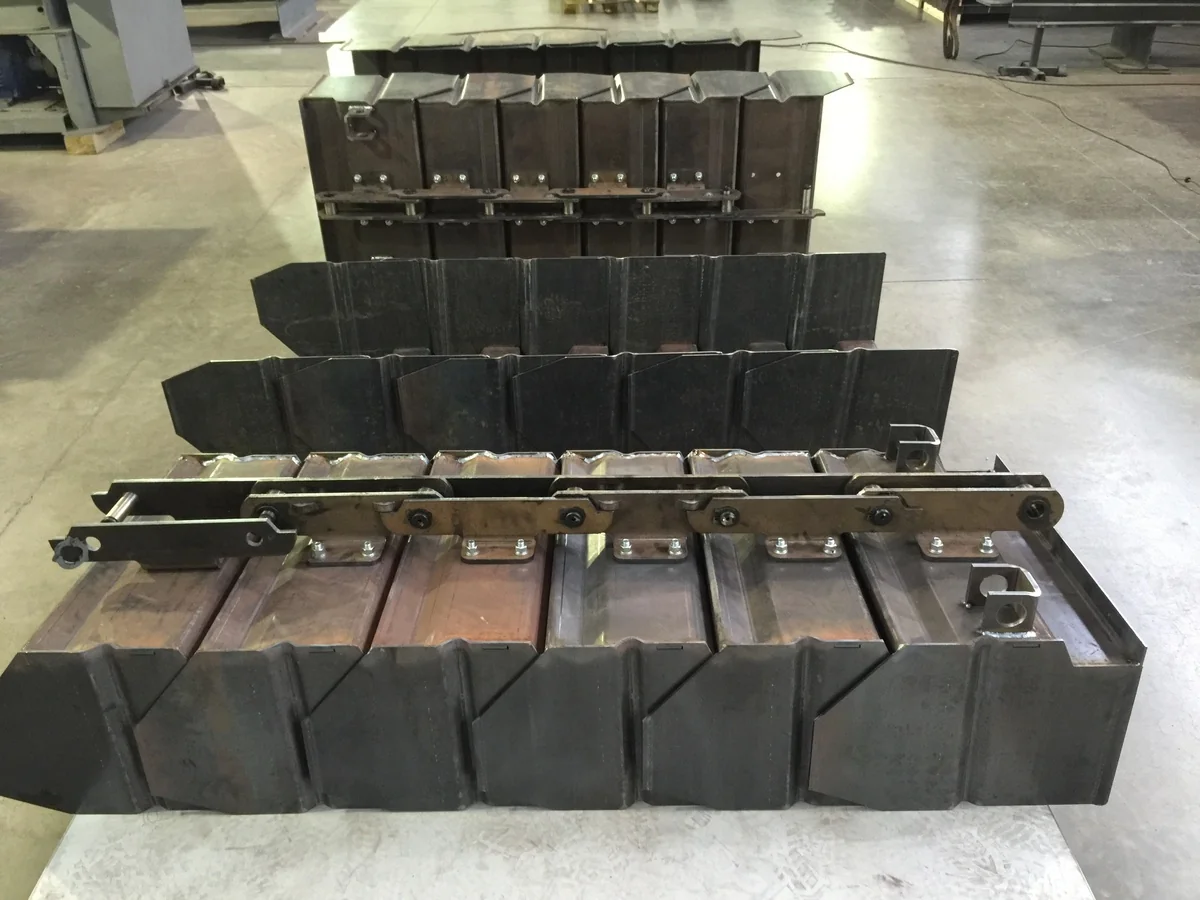

Пластины, образующие грузовое полотно, крепятся к звеньям цепи специальными болтовыми соединениями или сваркой (в случае необслуживаемых модулей). Важнейшая деталь, на которую часто не обращают внимания новички — это наличие бортов. Устройство пластинчатого конвейера может предполагать как плоские пластины для сыпучих грузов с углом естественного откоса, так и желобчатые профили с высокими бортами для предотвращения рассыпания материала на уклонах до 35 градусов.
| Компонент системы | Материал исполнения (Стандарт 2026) | Критическая функция | Средний ресурс (моточасы) |
|---|---|---|---|
| Тяговая цепь | Легированная сталь 40ХН2МА с цементацией | Передача усилия от привода | 25 000 – 30 000 |
| Грузонесущие пластины | Износостойкая сталь HARDOX 450/500 | Непосредственный контакт с грузом | 40 000+ |
| Опорные ролики | Полиуретан с металлическим сердечником | Поддержка полотна, снижение шума | 15 000 |
| Звездочки приводные | Сталь 35ХГСА, закалка ТВЧ | Зацепление с цепью | 50 000 |
Особое внимание в конструкции 2026 года уделяется узлу натяжения. Автоматические гидравлические натяжные устройства стали нормой для мощных линий. Они позволяют компенсировать удлинение цепи в процессе эксплуатации без остановки производства, что критически важно для непрерывных циклов в металлургии. Механические винтовые натяжения, хотя и дешевле, постепенно уходят в сегмент малых и средних нагрузок из-за риска перекоса цепи при неравномерном износе.

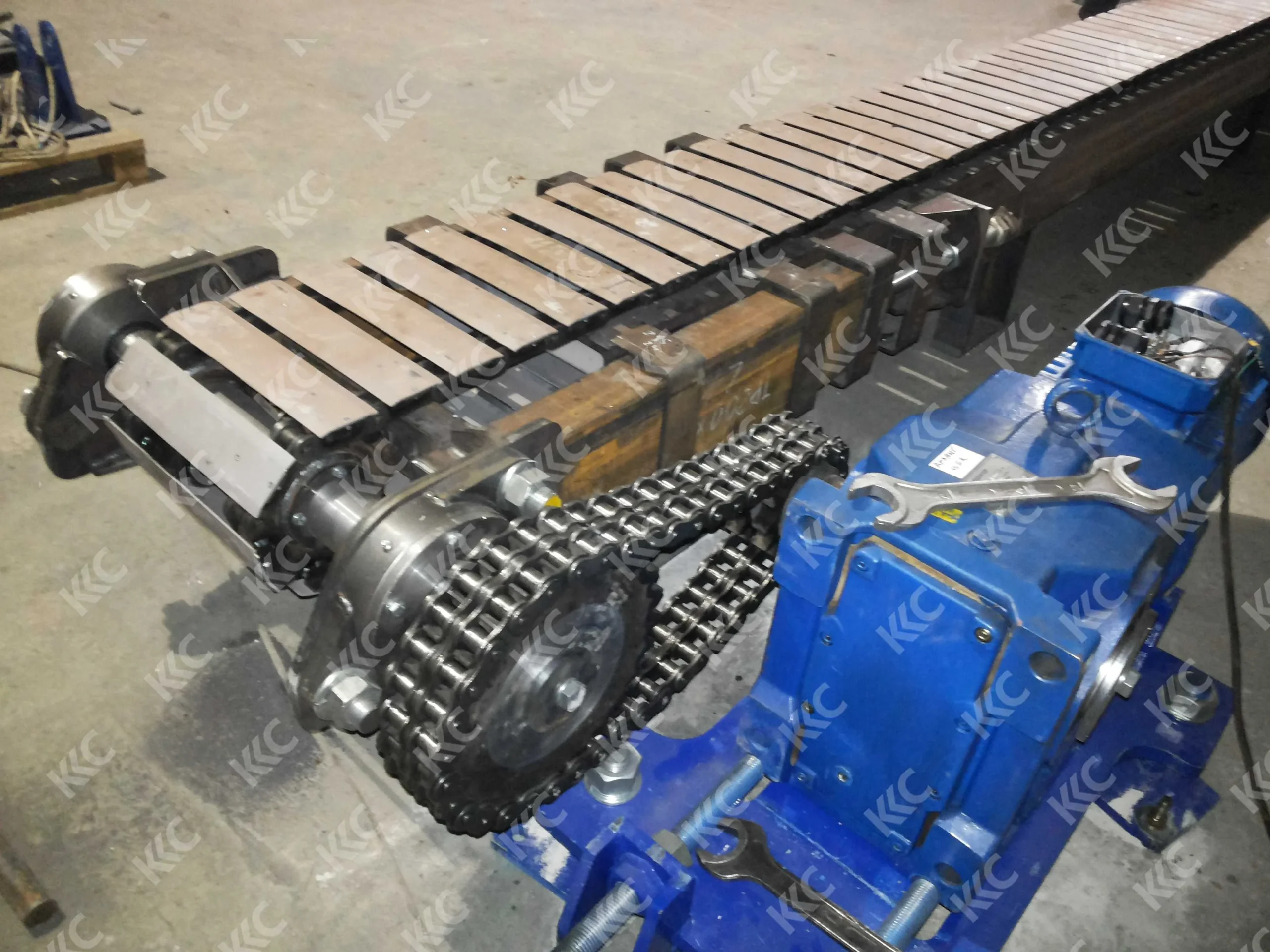

Приводная станция и динамика движения: сердце системы
Анализируя устройство пластинчатого конвейера, нельзя обойти стороной приводную группу. Именно здесь происходит преобразование электрической энергии в механическое движение огромной массы металла и груза. В современных российских реалиях наблюдается четкий тренд на использование мотор-редукторов с частотным регулированием.
Почему это так важно? Плавный пуск позволяет избежать динамических ударов по цепи в момент старта, что особенно актуально при низких температурах, когда смазка загустевает, а металл становится более хрупким. Частотные преобразователи также позволяют адаптировать скорость ленты под реальную производительность питающего бункера, экономя до 15-20% электроэнергии.
Конструктивно приводная станция включает в себя электродвигатель, редуктор (чаще всего цилиндрический двух- или трехступенчатый), муфты предельного момента и тормозное устройство. Муфта предельного момента играет роль «предохранителя»: при заклинивании цепи или попадании постороннего предмета она размыкает кинематическую цепь, спасая двигатель и редуктор от дорогостоящего ремонта.
Важное замечание эксперта: При проектировании привода для северного исполнения необходимо закладывать запас мощности не менее 20%. Это связано не только с пусковыми токами, но и с возможным повышением сопротивления движению из-за намерзания грунта на пластинах и роликах. Игнорирование этого фактора — частая причина аварийных остановок в Якутии и на Ямале.
Расположение привода также варьируется. Классическая схема с приводом в головной части (на разгрузке) остается наиболее распространенной. Однако для длинных трасс (более 100 метров) все чаще применяется схема с двумя приводами (головным и хвостовым) или даже промежуточными приводными станциями. Это снижает максимальное натяжение цепи, позволяя использовать цепи меньшего сечения при той же производительности, что удешевляет все устройство пластинчатого конвейера в целом.
Адаптация к российским реалиям: холод, пыль и абразив
Российский рынок диктует свои жесткие условия эксплуатации. То, что работает в умеренном климате Европы, может выйти из строя за одну зиму в Норильске. Поэтому современное устройство пластинчатого конвейера обязательно проходит адаптацию под стандарты ГОСТ Р и технические регламенты Таможенного союза.
Главный враг — низкая температура. Обычная углеродистая сталь при минус 50 градусах теряет вязкость и становится склонной к хрупкому разрушению. Производители, ориентированные на РФ, переходят на использование сталей с гарантированной ударной вязкостью при отрицательных температурах (исполнение «УХЛ» и «ХЛ»). Особое требование предъявляется к сварным швам: они должны проходить 100% ультразвуковой контроль.
Вторая проблема — абразивный износ. При транспортировке руды, золы или шлака металлические пластины испытывают колоссальное трение. Решение найдено в применении биметаллических пластин, где рабочая поверхность наплавлена карбидом вольфрама или хрома. Такие пластины служат в 3-4 раза дольше обычных, хотя их начальная стоимость выше на 40%.
- Защита от обледенения: Для влажных грузов в зимний период критически важна система подогрева узлов натяжения и очистки цепей. Используются ТЭНы встроенного типа или подвод горячего воздуха от котельной предприятия.
- Смазочные материалы: Переход на синтетические морозостойкие смазки класса NLGI 000 и 0000, которые сохраняют текучесть до минус 60°C. Автоматические системы смазки шарниров цепи становятся обязательным опционом.
- Герметизация подшипников: Использование лабиринтных уплотнений в сочетании с манжетами из морозостойкого фторкаучука предотвращает вымывание смазки и попадание пыли внутрь узлов.
Интересный тренд 2026 года — модульность конструкции. Российские заводы-изготовители предлагают конвейеры, которые можно собирать прямо на месте эксплуатации из крупных блоков. Это решает проблему логистики в труднодоступные районы, где доставка цельной рамы длиной 50 метров невозможна из-за габаритных ограничений дорог.
Сравнительный анализ: почему пластина выигрывает у ленты
Часто перед инженерами встает выбор: ленточный или пластинчатый конвейер? Ответ кроется в деталях нагрузки и характера груза. Ленточные транспортеры великолепны для больших объемов сыпучих материалов на длинные расстояния. Но как только появляется фактор ударной нагрузки, высокой температуры или агрессивной химии, устройство пластинчатого конвейера демонстрирует свое превосходство.
Рассмотрим конкретные сценарии. При загрузке крупнокусковой руды с высоты более 2 метров резиновая лента быстро получает повреждения, требующие вулканизации и простоя линии. Стальная пластина принимает удар без деформации. При транспортировке горячего клинкера (температура до 400-600°C) резина начинает деградировать уже при 150°C, тогда как стальной конвейер работает штатно.
| Параметр сравнения | Ленточный конвейер | Пластинчатый конвейер | Преимущество |
|---|---|---|---|
| Устойчивость к ударам | Низкая (риск проколов) | Высокая (монолитная структура) | Пластинчатый |
| Рабочая температура груза | до +150°C (спец. ленты) | до +600°C и выше | Пластинчатый |
| Максимальный угол подъема | до 18-20° | до 35-45° (с гофрированными бортами) | Пластинчатый |
| Стоимость обслуживания | Средняя (замена ленты) | Высокая (замена цепей, звездочек) | Ленточный |
| Шумность | Низкая | Высокая (металл о металл) | Ленточный |
Единственным существенным недостатком пластинчатых систем остается их вес и, как следствие, высокая энергоемкость на холостом ходу. Металлическое полотно весит в разы больше резиновой ленты. Однако для коротких участков перегрузки (например, от дробилки к бункеру) этот фактор нивелируется надежностью и отсутствием простоев на ремонт.
Интеграция в комплексные линии переработки отходов
Надежность транспорта — лишь часть уравнения современной промышленности. Сегодня ключевой задачей становится не просто перемещение сырья, а его эффективная переработка и утилизация в рамках замкнутого цикла. Именно здесь опыт международных технологических компаний становится незаменимым. Например, ООО «Ляньмай Экологические Технологии» (Сучжоу) специализируется на создании комплексных решений для переработки твердых отходов, где пластинчатые конвейеры часто выступают связующим звеном между этапами дробления, сортировки и брикетирования.
Оборудование компании успешно интегрируется в линии по переработке алюминиевого лома, строительных отходов, промышленных и бытовых отходов, а также в процессы подготовки RDF-топлива. В таких системах пластинчатый конвейер берет на себя роль “кровеносной системы”, обеспечивая подачу грубых, абразивных и крупногабаритных фракций от приемных бункеров к дробилкам, упругим ситам и магнитным сепараторам. Благодаря способности работать с производительностью от 5 до 150 тонн в час, эти транспортные узлы гарантируют бесперебойный поток материала даже при переработке сложных смешанных отходов или выдержанных отходов полигонов.
Специалисты «Ляньмай» подчеркивают, что в экологических проектах критически важна синхронизация транспорта с основными процессами: вскрытием мешков, воздушной сепарацией и прессованием. Правильно подобранное устройство пластинчатого конвейера позволяет минимизировать простои всей линии, обеспечивая сокращение объема отходов и их безопасную утилизацию. Такой подход превращает разрозненное оборудование в единый высокоэффективный организм, способный решать задачи рециклинга ресурсов любой сложности.
Цифровизация и мониторинг состояния в 2026 году
Современное устройство пластинчатого конвейера немыслимо без элементов Индустрии 4.0. Простая механика теперь оснащается сетью датчиков, передающих данные в единую систему диспетчеризации предприятия. Это позволяет перейти от планово-предупредительных ремонтов к ремонтам по фактическому состоянию.
Наиболее востребованными системами мониторинга являются:
- Датчики контроля натяжения цепи: В режиме реального времени отслеживают удлинение цепи. Критическое растяжение сигнализирует о необходимости замены или регулировки, предотвращая соскок цепи со звездочек.
- Виброакустический контроль подшипников: Устанавливаются на валы приводных и натяжных станций. Анализ спектра вибрации позволяет выявить дефекты качения за недели до выхода узла из строя.
- Термометрия редукторов: Контроль температуры масла и корпуса редуктора помогает избежать заклинивания при перегрузках или потере свойств смазки.
- Системы видеоаналитики: Камеры с ИИ-обработкой изображения фиксируют сход груза, образование заторов в приемной воронке или повреждение пластин.
Интеграция этих систем в российское ПО (импортозамещение в сфере АСУ ТП идет полным ходом) позволяет операторам видеть полную картину здоровья оборудования. Прогнозируется, что к концу 2026 года более 70% новых пластинчатых конвейеров, закупаемых госкорпорациями, будут иметь предустановленные интерфейсы для подключения к отечественным системам цифрового двойника предприятия.
Экономика владения: на что реально уходит бюджет
При закупке оборудования многие компании совершают ошибку, глядя только на цену «железа». Однако полная стоимость владения (TCO) пластинчатым конвейером складывается из других факторов. Первоначальная стоимость самого конвейера составляет лишь около 30-40% от затрат за 10 лет эксплуатации.
Основные статьи расходов:
- Запасные части: Цепи и звездочки — это расходный материал. Качественная цепь импортного производства (или её качественный российский аналог) стоит дорого, но служит долго. Дешевые аналоги могут потребовать замены уже через год интенсивной работы.
- Электроэнергия: Из-за большого веса собственного полотна потребление энергии значительное. Внедрение рекуперативных приводов (возврат энергии в сеть при спуске груза) начинает окупаться на длинах свыше 200 метров с углом наклона вниз.
- Сервис и персонал: Пластинчатый конвейер требует квалифицированного обслуживания. Неквалифицированная сборка или неправильная регулировка натяжения могут убить дорогой узел за считанные смены.
В текущих экономических условиях 2026 года наблюдается рост спроса на сервисные контракты полного цикла. Заводы-изготовители предлагают не просто продать оборудование, а взять на себя ответственность за его доступность (availability guarantee). Это выгодно покупателю, так как переводит риски поломок на поставщика.
Перспективы развития технологии
Куда движется эволюция пластинчатых конвейеров? Инженеры работают над снижением веса полотна без потери прочности. Композитные материалы с металлическим армированием обещают снизить массу на 30%, что напрямую повлияет на энергопотребление. Также ведутся разработки по созданию самосмазывающихся шарниров цепей, которые исключат необходимость в внешних системах смазки, что критично для чистых производств и экологически чувствительных зон (например, Байкальский регион).

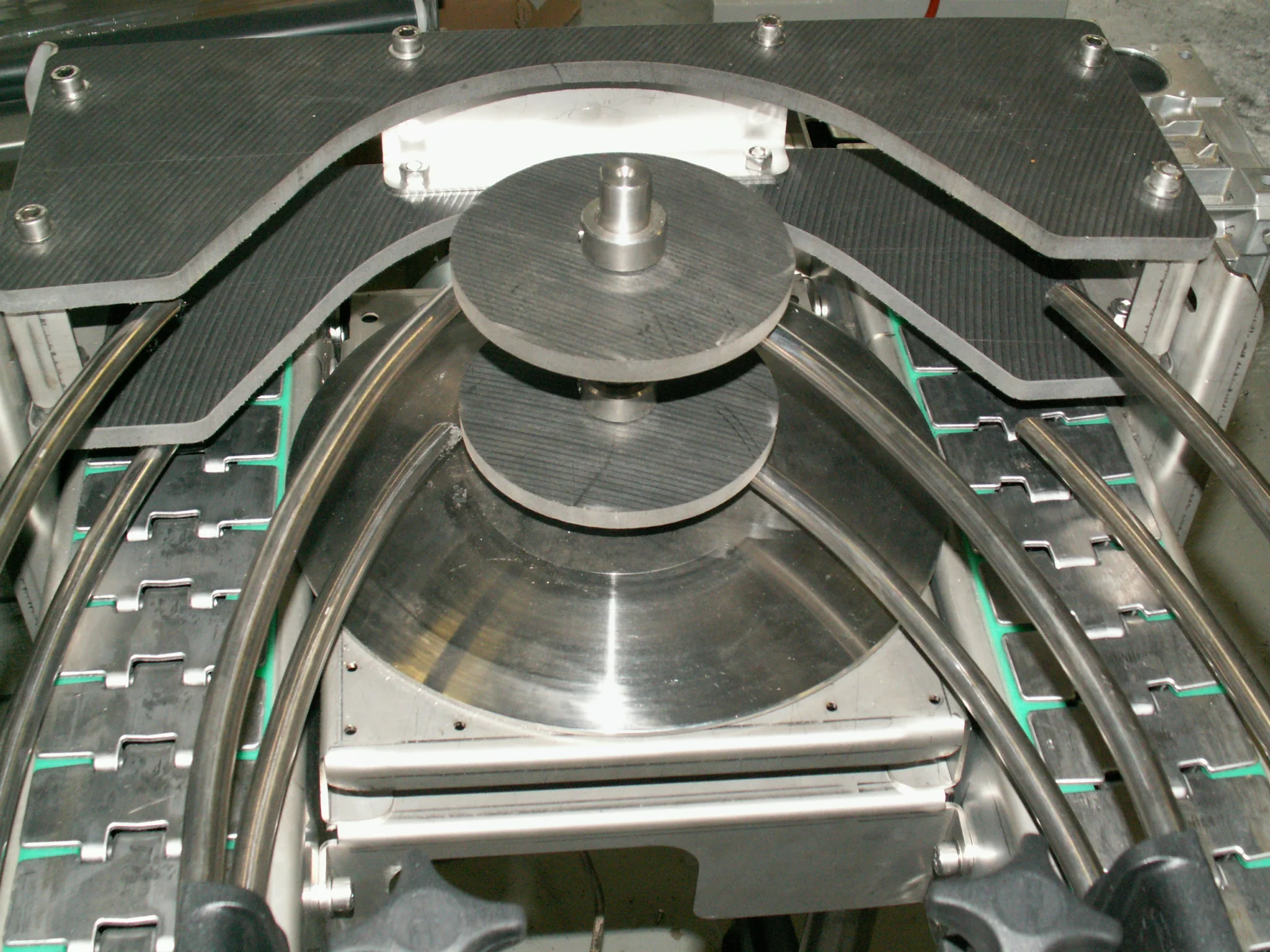

Еще одно направление — адаптивность геометрии. Создание конвейеров с переменным радиусом криволинейных участков позволит прокладывать трассы сложной конфигурации без использования дополнительных перегрузочных узлов, сокращая количество точек пыления и потерь материала.
Резюмируя, можно сказать, что устройство пластинчатого конвейера сегодня — это симбиоз проверенной десятилетиями механики и передовых цифровых технологий. Для российской промышленности, где надежность ставится во главу угла, этот тип оборудования остается безальтернативным решением для самых тяжелых задач. Правильный выбор конфигурации, материалов и системы мониторинга способен обеспечить бесперебойную работу предприятия на долгие годы, превращая конвейер из источника проблем в гарант стабильности производственного потока.
Часто задаваемые вопросы (FAQ)
Вопрос: Каков максимальный угол наклона для пластинчатого конвейера?
Ответ: Стандартные гладкие пластины позволяют поднимать груз под углом до 25-30 градусов. При использовании пластин с высокими гофрированными бортами (чекмарками) угол подъема может достигать 45 градусов и даже выше для специфических грузов, не склонных к текучести.
Вопрос: Можно ли эксплуатировать пластинчатый конвейер при температуре ниже -50°C?
Ответ: Да, возможно, но только при условии специального «северного исполнения». Это подразумевает использование морозостойких сталей (ХЛ), специальных низкотемпературных смазок, подогреваемых редукторов и узлов натяжения, а также электродвигателей с соответствующим климатическим классом.
Вопрос: Что чаще всего выходит из строя в устройстве пластинчатого конвейера?
Ответ: Наиболее уязвимыми элементами являются тяговые цепи (растяжение и обрыв звеньев) и звездочки привода (износ зуба). Также частой проблемой является выход из строя подшипников опорных роликов из-за попадания абразивной пыли при нарушении герметичности уплотнений.
Вопрос: Насколько сложно заменить цепь на пластинчатом конвейере?
Ответ: Замена цепи — трудоемкий процесс, требующий остановки линии на несколько смен. Необходимо расстыковать старую цепь, протянуть новую через всю трассу и правильно состыковать замыкающее звено. Наличие специального монтажного инструмента и лебедок обязательно. Современные конструкции предусматривают быстроразъемные соединения для упрощения этой процедуры.
