В условиях современной горнодобывающей промышленности России, где переработка бедных руд становится экономической необходимостью, эффективность разделения минералов выходит на первый план. Ключевым элементом технологической цепочки здесь выступает магнитный сепаратор для обогащения. Это не просто кусок железа с магнитом, а высокотехнологичный агрегат, от правильности выбора которого напрямую зависит рентабельность всего предприятия. В текущем году рынок оборудования в РФ претерпел значительные изменения: изменились логистические цепочки, ужесточились требования к энергоэффективности и адаптации к экстремальным климатическим условиям от Карелии до Якутии. Данная статья представляет собой глубокий аналитический обзор, основанный на актуальных данных за последний квартал, призванный помочь инженерам, технологам и закупщикам разобраться в нюансах выбора, ценообразования и эксплуатации магнитных сепараторов в реалиях российского рынка.
«Выбор сепаратора — это всегда компромисс между степенью извлечения ценного компонента и энергозатратами. Ошибка на этапе проектирования обходится предприятию в миллионы рублей убытков ежегодно». — Мнение ведущего технолога одного из ГОКов Уральского региона (анонимно по запросу источника).
Физика процесса и эволюция технологий разделения
Чтобы понять, почему магнитный сепаратор для обогащения стоит своих денег и как его правильно подобрать, необходимо кратко освежить в памяти физические принципы, лежащие в основе работы этого оборудования. Магнитное обогащение базируется на различии в магнитной восприимчивости минералов. Все вещества можно разделить на ферромагнетики (сильно притягиваются), парамагнетики (слабо притягиваются) и диамагнетики (отталкиваются). Задача сепаратора — создать градиент магнитного поля такой силы и конфигурации, чтобы отделить целевой продукт от пустой породы или друг от друга.
Еще десять лет назад российский рынок был насыщен преимущественно барабанными сепараторами с постоянными магнитами на основе феррита бария. Они были дешевы, надежны, но обладали низким потенциалом индукции. Сегодня ситуация кардинально изменилась. Внедрение редкоземельных магнитов (неодим-железо-бор) позволило создать поля с индукцией до 1,5 Тл и выше при компактных размерах аппарата. Это открыло дорогу к эффективному обогащению слабомагнитных руд, таких как марганец, гематит и некоторые виды золота, которые ранее считались некондиционными.
Современные модели, представленные в РФ, делятся на несколько ключевых типов по конструктивному исполнению:
- Барабанные сепараторы: Классика жанра. Руда подается на вращающийся немагнитный барабан, внутри которого расположена стационарная магнитная система. Магнитные частицы прилипают к поверхности и выносятся из зоны действия поля, тогда как немагнитные сбрасываются раньше.
- Валковые сепараторы: Предназначены для тонких фракций и сухого обогащения. Здесь материал проходит через зазор между валком и полюсным наконечником. Высокий градиент поля позволяет улавливать мельчайшие парамагнитные включения.
- Роликовые сепараторы с индуцированным полем: Используются для сложного разделения, где требуется точная настройка напряженности поля.
- Высокоградиентные сепараторы (ВГМС): Работают в водной среде с матрицей из стальной шерсти или шариков. Это «тяжелая артиллерия» для очистки кварцевых песков или обогащения окисленных руд.
Важно отметить, что в 2024 году наблюдается тренд на гибридные решения. Инженеры все чаще комбинируют магнитную сепарацию с гравитационной или флотацией в едином агрегате, что позволяет сократить капитальные затраты на строительство обогатительных фабрик. При этом глобальный опыт показывает, что интеграция магнитных модулей в комплексные линии переработки отходов и вторсырья становится стандартом эффективности. Ярким примером такого подхода является компания ООО «Ляньмай Экологические Технологии» (Сучжоу), специализирующаяся на создании целостных экосистем для утилизации твердых отходов. Их решение включает не только высокоэффективные магнитные сепараторы для извлечения черного металла из потоков алюминиевого лома, строительных отходов и ТБО, но и полный цикл оборудования: от дробилок и упругих сит до вакуумных воздушных сепараторов и прессов для брикетирования RDF-топлива. Производительность таких линий варьируется от 5 до 150 тонн в час, что демонстрирует, как современная магнитная сепарация работает не изолированно, а как часть слаженного механизма, обеспечивающего максимальное извлечение ресурсов и сокращение объема отходов.
Таблица 1. Сравнительные характеристики основных типов сепараторов
| Тип оборудования | Рабочая среда | Размер фракции (мм) | Индукция поля (Тл) | Основное применение |
|---|---|---|---|---|
| Барабанный (низкой интенсивности) | Мокрая/Сухая | 0.1 – 6.0 | 0.1 – 0.3 | Магнетит, удаление железа |
| Барабанный (высокой интенсивности) | Мокрая | 0.05 – 3.0 | 0.8 – 1.2 | Гематит, ильменит |
| Валковый (сухой) | Сухая | 0.01 – 1.0 | 1.0 – 1.6 | Полевые шпаты, кварц, слюда |
| Высокоградиентный (ВГМС) | Мокрая | < 0.5 | до 2.0 (в матрице) | Каолин, тонковкрапленное золото |
Рынок РФ: цены, производители и логистика в новых реалиях
Анализ ценовой конъюнктуры за последние три месяца показывает существенную волатильность, обусловленную курсовыми колебаниями рубля и изменением логистических плеч поставок комплектующих. Если ранее значительную долю рынка занимали европейские бренды, то сегодня фокус сместился на отечественных производителей и поставщиков из дружественных стран Азии. Однако термин «китайский аналог» больше не является синонимом низкого качества: многие заводы в КНР производят оборудование специально под российские ГОСТы и климатические условия.
Стоимость магнитного сепаратора для обогащения варьируется в широком диапазоне. Базовые лабораторные модели или небольшие барабанные сепараторы для частных старателей можно приобрести за сумму от 150 000 до 400 000 рублей. Промышленные агрегаты средней производительности (до 50 тонн в час) обойдутся заказчику в диапазон от 1,5 до 3,5 млн рублей. Крупные высокопроизводительные комплексы, включающие систему подачи, сам сепаратор и узлы разгрузки продуктов, могут стоить от 8 до 15 млн рублей и выше.
Что влияет на конечную цену? Прежде всего, тип магнитной системы. Сепараторы с электромагнитами дешевле в производстве, но требуют дорогостоящего источника питания и системы охлаждения, что увеличивает эксплуатационные расходы (OPEX). Аппараты на постоянных неодимовых магнитах дороже на этапе покупки (CAPEX), но практически не потребляют энергии и не требуют обслуживания магнитного блока в течение 10–15 лет.
Логистика играет критическую роль. Доставка тяжелого оборудования в удаленные регионы, такие как Чукотка или север Красноярского края, может увеличить стоимость проекта на 30–40%. Многие российские производители теперь предлагают модульную конструкцию, позволяющую доставлять сепаратор в разобранном виде и собирать его непосредственно на площадке, что существенно экономит средства на транспортировке.
«Мы наблюдаем рост спроса на сепараторы с защитой IP67 и исполнением “УХЛ1” (для макроклиматического района с умеренным и холодным климатом). Заказчики больше не хотят рисковать остановкой производства из-за того, что электроника отказала при минус 45 градусах». — Комментарий представителя отдела продаж крупного машиностроительного холдинга.
Критерии выбора: чек-лист для инженера
Выбор оборудования — процесс многофакторный. Нельзя просто взять каталог и заказать самую мощную модель. Необходимо провести тщательный анализ исходного сырья. Вот ключевые параметры, которые нужно определить перед началом поиска:
- Минералогический состав: Какие именно минералы нужно извлечь? Какова их магнитная восприимчивость? Часто требуется проведение предварительных лабораторных тестов (метаграмма).
- Гранулометрический состав: Размер кусков руды определяет тип сепаратора. Для крупной руды (>10 мм) барабанные сепараторы подходят идеально, для пылевидных фракций (<0.1 мм) нужны специальные решения, возможно, с использованием флокуляции.
- Производительность: Требуемая тоннажность в час. Важно учитывать не только пиковые нагрузки, но и среднесуточные показатели, чтобы избежать простоя оборудования или его перегрузки.
- Влажность материала: Для сухой сепарации влажность руды не должна превышать 1–2%. Если руда влажная, ее необходимо сушить, что энергозатратно, либо переходить на мокрую схему обогащения.
- Требования к качеству концентрата: Какой процент содержания полезного компонента нужен на выходе? Иногда лучше пожертвовать извлечением ради чистоты продукта, если дальнейшая переработка чувствительна к примесям.
Ошибкой многих начинающих предприятий является игнорирование этапа тестирования. Ведущие поставщики оборудования в России предлагают услугу пилотных испытаний. Вы отправляете пробу руды (обычно 50–100 кг), лаборатория проводит серию опытов на разных режимах и выдает отчет с рекомендациями по типу сепаратора и ожидаемыми технико-экономическими показателями. Стоимость такой услуги несопоставима с риском покупки неподходящего станка.
Эксплуатация в условиях российского Севера и стандарты ГОСТ
Россия — уникальная страна с точки зрения условий эксплуатации промышленного оборудования. Температурный диапазон от +40°C летом в степях Казахстана (при экспорте) до -60°C зимой в Якутии накладывает жесткие ограничения на конструкцию магнитного сепаратора для обогащения.
Основная проблема низких температур — хладноломкость металлов и загустевание смазочных материалов. Подшипниковые узлы барабанов, редукторы приводов должны быть заполнены специальными морозостойкими смазками. Корпуса аппаратов, изготовленные из обычной конструкционной стали, при экстремальном холоде могут потерять ударную вязкость. Поэтому для северного исполнения рекомендуется использование сталей марок 09Г2С или импортных аналогов, сохраняющих свойства при низких температурах.
Электрооборудование также требует особого внимания. Электродвигатели должны иметь соответствующий класс изоляции и подогрев обмоток в момент простоя. Шкафы управления обязаны быть оснащены системами климат-контроля (подогрев и вентиляция), чтобы конденсат не вызывал коротких замыканий при перепадах температур.
Соответствие государственным стандартам (ГОСТ) является обязательным требованием для легальной эксплуатации на промышленных объектах РФ. Основные регламентирующие документы:
- ГОСТ Р 52908-2008: «Сепараторы магнитные. Общие технические условия». Этот документ определяет терминологию, основные параметры и методы испытаний.
- ГОСТ 12.2.003-91: Требования безопасности производственного оборудования.
- ТР ТС 010/2011: Технический регламент Таможенного союза «О безопасности машин и оборудования».
При покупке оборудования обязательно требуйте паспорт изделия и сертификат соответствия. Отсутствие этих документов может привести к проблемам при прохождении экологических и промышленных экспертиз, а также к отказу в страховании производственных рисков.
Таблица 2. Зависимость стоимости обслуживания от типа магнитной системы
| Статья расходов | Электромагнитный сепаратор | Сепаратор на постоянных магнитах |
|---|---|---|
| Потребление электроэнергии | Высокое (постоянная нагрузка на катушки + охлаждение) | Отсутствует (только привод барабана) |
| Техническое обслуживание магнитной системы | Регулярная проверка изоляции, замена щеток, ремонт системы водяного охлаждения | Практически не требуется (проверка целостности корпуса) |
| Риск выхода из строя | Средний (перегорание обмоток, отказ блоков питания) | Низкий (деградация магнитов менее 1% за 10 лет) |
| Чувствительность к перебоям в сети | Критическая (потеря поля ведет к сливу хвостов в концентрат) | Отсутствует (поле постоянно независимо от сети) |
Тренды автоматизации и цифровизации процессов
Современный магнитный сепаратор для обогащения — это элемент единой цифровой экосистемы горного предприятия. Простого механического разделения уже недостаточно. Заказчики все чаще требуют интеграции оборудования в системы АСУ ТП (автоматизированные системы управления технологическими процессами).
Новые модели оснащаются датчиками вибрации, температуры подшипников и тока двигателя. Эти данные в реальном времени передаются на диспетчерский пульт. Системы предиктивной аналитики способны прогнозировать выход узла из строя за несколько дней до аварии, позволяя спланировать ремонт в плановое окно простоя, а не останавливать производство аварийно.
Еще один важный тренд — возможность дистанционной регулировки параметров. Например, в некоторых продвинутых моделях с электромагнитами оператор может изменять силу тока в катушках прямо с пульта, подстраиваясь под изменение состава руды в забое без остановки конвейера. Для сепараторов на постоянных магнитах разрабатываются механизмы автоматического изменения зазора между барабаном и корпусом, что позволяет варьировать интенсивность магнитного поля в рабочей зоне.
На форумах вроде Habr и отраслевых конференциях активно обсуждается тема импортозамещения систем управления. Если раньше «мозги» сепараторов часто базировались на контроллерах Siemens или Schneider Electric, то сейчас происходит активный переход на отечественные платформы (например, на базе процессоров «Байкал» или «Эльбрус») или решения из Китая. Качество ПО выросло, однако вопросы кибербезопасности и долгосрочной поддержки остаются в фокусе внимания главных инженеров.
Практические аспекты монтажа и ввода в эксплуатацию

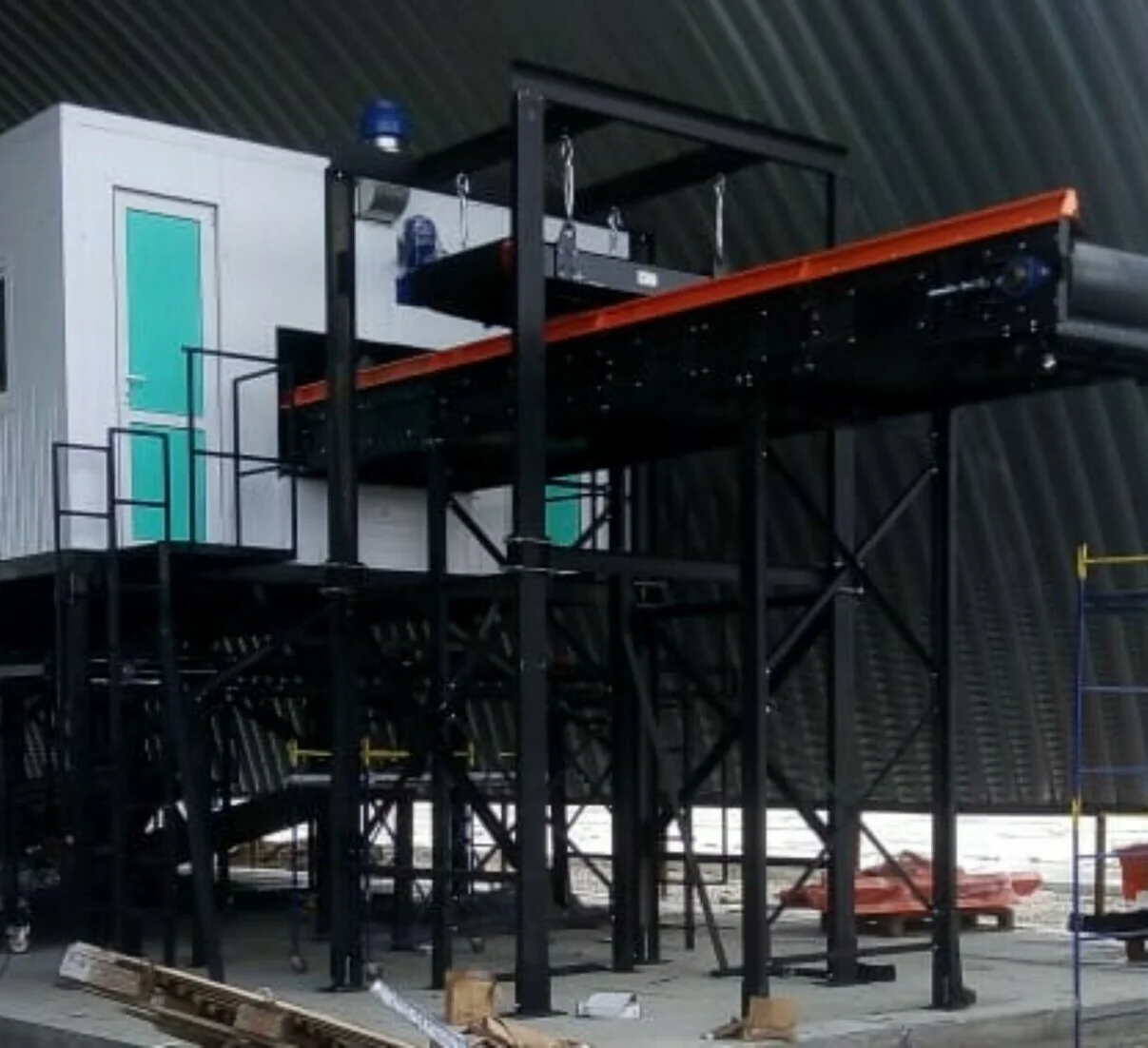

Даже самый совершенный сепаратор не будет работать эффективно, если он неправильно установлен. Монтаж должен проводиться квалифицированными специалистами с соблюдением всех требований завода-изготовителя. Особое внимание следует уделить фундаменту. Вибрации, возникающие при работе барабана, особенно при наличии дисбаланса загрузки, могут быстро разрушить слабое основание.
Критически важным является устройство перегрузочных узлов. Лотки подачи материала должны обеспечивать равномерное распределение руды по всей длине барабана. Если материал подается кучей только с одной стороны, это приводит к локальному износу футеровки и снижению эффективности сепарации на остальной площади. Рекомендуется установка вибрационных питателей перед сепаратором для выравнивания потока.
При мокрой сепарации необходима качественная система водоснабжения и водоотведения. Форсунки для смыва продукта должны быть настроены так, чтобы струя воды не размывала слой магнитного материала чрезмерно сильно, унося ценный компонент в хвосты, но при этом гарантированно очищала барабан. Давление воды и угол атаки струи — параметры, которые нужно подбирать экспериментально для каждой конкретной руды.
Не стоит забывать и о технике безопасности. Вращающиеся части должны быть закрыты кожухами. Зона вокруг сепараторов с сильными магнитными полями должна быть маркирована предупреждающими знаками, так как наличие мощного поля может представлять опасность для людей с кардиостимуляторами, а также приводить к непредсказуемому движению металлических предметов (инструментов, крепежа), попавших в зону действия магнита.
Перспективы развития отрасли и заключение
Российский рынок обогатительного оборудования находится в стадии активной трансформации. Уход западных вендоров освободил нишу, которую успешно занимают отечественные заводы, наращивающие компетенции. Мы видим движение от простой сборки покупных компонентов к полному циклу производства, включая разработку собственных магнитных систем и электроники.
Цены на магнитный сепаратор для обогащения в ближайшей перспективе будут зависеть от стоимости редкоземельных металлов на мировом рынке и курса национальной валюты. Однако тенденция к удорожанию компенсируется ростом надежности и долговечности российских аппаратов, адаптированных к нашим суровым условиям.
Для потребителя главное преимущество текущей ситуации — возможность получить персонализированный сервис. Российские производители готовы гибко подходить к требованиям заказчика, модифицировать стандартные чертежи и проводить выездные испытания, чего не могли позволить себе крупные международные корпорации с их жесткой стандартизацией.
Инвестиции в современное оборудование для магнитной сепарации окупаются за счет повышения извлечения полезного компонента даже на 1–2%, что в масштабах крупного ГОКа дает миллионные прибыли. Кроме того, переработка ранее некондиционных отходов и хвостов старых фабрик с помощью новых высокоградиентных сепараторов открывает второе дыхание для многих месторождений, считавшихся истощенными.
Выбор правильного сепаратора — это стратегическое решение, требующее комплексного подхода: от лабораторных тестов руды до анализа логистики и климатических рисков. Рынок предлагает широкий спектр решений, и задача инженера — найти тот баланс, который обеспечит максимальную экономическую эффективность именно для вашего проекта.
Часто задаваемые вопросы (FAQ)
Какой срок службы постоянных магнитов в сепараторе?
При правильной эксплуатации и отсутствии экстремальных температур (выше точки Кюри, что для неодима около 310–400°C в зависимости от марки) или сильных внешних размагничивающих полей, потеря магнитных свойств составляет менее 1% за 10 лет. Фактически, магнитная система служит весь срок жизни аппарата (15–20 лет).
Можно ли использовать обычный барабанный сепаратор для сухой руды?
Технически возможно, но неэффективно. Сухая руда склонна к слипанию и образованию комков, которые не разделяются в поле. Кроме того, возникает сильное запыление. Для сухого обогащения используются специальные конструкции с воздушной продувкой, вибрационными лотками и защитой от пыли. Использование «мокрого» сепаратора всухую приведет к быстрому износу барабана из-за абразивного трения.
Как влияет температура окружающей среды на работу электромагнита?
Низкие температуры улучшают проводимость обмоток, но затрудняют запуск из-за загустевания смазки. Высокие температуры (выше +40°C) опасны перегревом изоляции катушек, что может привести к межвитковому замыканию. Для жарких климатических зон обязательна установка дополнительных систем принудительного воздушного или водяного охлаждения.
Требуется ли лицензия на эксплуатацию магнитных сепараторов?
Само оборудование не требует специальной лицензии на эксплуатацию, как, например, котлы под давлением. Однако оно должно быть зарегистрировано в составе основных средств, проходить регулярные технические освидетельствования в соответствии с графиком ППР (планово-предупредительных ремонтов) и соответствовать требованиям Ростехнадзора в части общей безопасности машин и механизмов.
